G型單螺桿泵

G型單螺桿泵

單螺桿是按迥轉嚙合容積式原理工作的新型泵種，主要工作部件是偏心螺桿(轉子)和固定的襯套(定子)。

由于該二部件的特殊幾何形狀，分別形成單獨的密封容腔，介質由軸向均勻推行流動，內部流速低，容積保持不變，壓力穩定，因而不會產生渦流和攪動。每級泵的輸出壓力為0.6MPa，揚程60m(清水)，自吸高度一般在6m，適用于輸送介質溫度80℃以下(特殊要求可達150℃)。

查看更多【螺桿泵】產品

021-62586878

G型單螺桿泵產品概述

單螺桿是按迥轉嚙合容積式原理工作的新型泵種，主要工作部件是偏心螺桿(轉子)和固定的襯套(定子)。

由于螺桿泵二部件的特殊幾何形狀，分別形成單獨的密封容腔，介質由軸向均勻推行流動，內部流速低，容積保持不變，壓力穩定，因而不會產生渦流和攪動。每級泵的輸出壓力為0.6MPa，揚程60m(清水)，自吸高度一般在6m，適用于輸送介質溫度80℃以下(特殊要求可達150℃)。

因定子選用多種彈性材料制成，所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特點。其流量與轉速成正比。

傳動可采用聯軸器直接傳動，或采用調速電機，三角帶，變速箱等裝置變速。

這種泵零件少，結構緊湊，體積小，維修簡便，轉子和定子是本泵的易損件，結構簡單，便于裝拆。

正確選擇G型單螺桿泵在污水處理

G型單螺桿泵技術參數

流量：0-150m3/h；

揚程：60-120m；

功率：0.75-37kw；

轉速：500-960r/min；

口徑：20-135MM；

溫度：-15-200℃

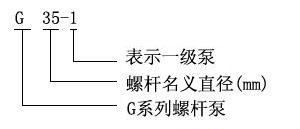

G型單螺桿泵型號意義

G型單螺桿泵型號意義

離心泵廠家-新光明推薦您查看以下產品和新聞知識：

G型衛生級螺桿泵

G型無調速螺桿泵

G型衛生級螺桿泵

G型單螺桿泵結構原理圖

G型單螺桿泵特點

G型單螺桿泵的原理

單螺桿泵型號表示方法及用途

選型G型單螺桿泵時需要注意哪些問題

如何選擇單螺桿泵的電機？

G型單螺桿泵的膠套選用與易損因素

G型單螺桿泵結構原理

G型單螺桿泵的使用壽命和工作說明

G型單螺桿泵的應用分析

G型單螺桿泵的工作原理和特點是什么？

G型單螺桿泵的適用范圍及性能參數

【G型單螺桿泵】G型衛生級螺桿泵橡膠套的選擇及應用領域

【G型單螺桿泵】衛生級螺桿泵材料供應范圍

【G型單螺桿泵】正確選擇G型單螺桿泵在污水處理

【G型單螺桿泵】螺桿泵的選擇技巧

G型單螺桿泵性能參數

型號

流量
(m3/h)

壓力
(Mpa)

允許較
高轉數
(r/min)

電機
功率
(kw)

必需汽
蝕余量
(m)

進口法
蘭通徑
(mm)

出口法
蘭通徑
(mm)

允許顆
粒直徑
(mm)

允許纖
維長度
(mm)

G20-1

0.8

0.6

960

0.75

4

25

25

1.5

25

G20-2

1.2

1.5

G25-1

2

0.6

960

1.5

32

25

2

30

G25-2

1.2

2.2

G30-1

5

0.6

960

2.2

50

40

2.5

35

G30-2

1.2

3

G35-1

8

0.6

960

3

65

50

3

40

G35-2

1.2

4

G40-1

12

0.6

960

4

80

65

3.8

45

G40-2

1.2

5.5

G50-1

20

0.6

960

5.5

4.5

100

80

5

50

G50-2

1.2

7.5

G60-1

30

0.6

720

11

5

125

100

6

60

G60-2

1.2

15

G70-1

45

0.6

720

11

150

125

8

70

G70-2

1.2

18.5

G85-1

65

0.6

630

15

150

150

10

80

G85-2

1.2

30

G105-1

100

0.6

500

30

200

200

15

110

G105-2

1.2

55

G135-1

150

0.6

400

45

250

250

20

150

G135-2

1.2

90

型號

壓力0.3Mpa

壓力0.6Mpa

可調轉數

轉數(r/min)

流量(m3/h)

電動機功率(kw)

轉數(r/min)

流量(m3/h)

電動機功率(kw)

轉數(r/min)

流量(m3/h)

電動機功率(kw)

G20-1

960

0.96

0.75-6級

960

0.8

0.75-6級

125～1250

0.1～1.5

1.1

720

0.8

0.55-8級

720

0.5

0.75-8級

510

0.4

0.55-4級/齒輪箱

510

0.3

0.75-4級/齒輪箱

G25-1

960

2.4

0.75-6級

960

2

1.5-6級

125～1250

0.1～3

1.5

720

1.5

0.55-8級

720

1.27

1.1-8級

510

1.08

0.55-4級/齒輪箱

510

0.9

1.1-4級/齒輪箱

G30-1

960

3.6

1.5-6級

960

3

2.2-6級

125～1250

0.2～4

2.2

720

2.28

1.1-8級

720

1.9

1.5-8級

510

1.63

1.1-4級/齒輪箱

510

1.35

1.5-4級/齒輪箱

G35-1

720

4.8

2.2-8級

720

4.04

3-8級

125～890

0.3～5

3

510

3.36

1.5-4級/齒輪箱

510

2.8

2.2-4級/齒輪箱

380

1.92

1.1-4級/齒輪箱

380

1.60

1.5-4級/齒輪箱

G40-1

510

6.8

2.2-4級/齒輪箱

510

5.6

3-4級/齒輪箱

125～890

0.3～10

4

380

5.1

1.5-4級/齒輪箱

380

4

2.2-4級/齒輪箱

252

2.65

1.1-6級/齒輪箱

252

2.2

1.5-6級/齒輪箱

G50-1

510

13.8

4-4級/齒輪箱

510

11.5

5.5-4級/齒輪箱

80～750

1～18

5.5

380

10.2

4-4級/齒輪箱

380

7.5

5.5-4級/齒輪箱

252

5.6

3-6級/齒輪箱

252

4.4

5.5-6級/齒輪箱

G60-1

510

20.8

7.5-4級/齒輪箱

510

16

11-4級/齒輪箱

63～630

1～20

11

380

15.6

7.5-4級/齒輪箱

380

12

11-4級/齒輪箱

252

7.8

5.5-6級/齒輪箱

252

6

7.5-6級/齒輪箱

G70-1

510

26

11-4級/齒輪箱

510

20

11-4級/齒輪箱

56～560

1～22

11

380

17

7.5-4級/齒輪箱

380

13

11-4級/齒輪箱

252

9.1

7.5-6級/齒輪箱

252

7

7.5-6級/齒輪箱

G85-1

380

32

11-4級/齒輪箱

380

25

15-4級/齒輪箱

37～370

2～24

15

252

21

7.5-6級/齒輪箱

252

16

11-6級/齒輪箱

189

11

5.5-8級/齒輪箱

189

8

11-8級/齒輪箱

G105-1

380

80

15-4級/齒輪箱

380

65

22-4級/齒輪箱

29～290

3～50

22

252

44

15-6級/齒輪箱

252

34

22-6級/齒輪箱

189

29

11-8級/齒輪箱

189

22

15-8級/齒輪箱

G135-1

380

132

37-4級/齒輪箱

380

120

45-4級/齒輪箱

18～180

3～56

45

252

95

30-6級/齒輪箱

252

80

37-6級/齒輪箱

189

65

18.5-6級/齒輪箱

189

53

30-8級/齒輪箱

型號

壓力0.8Mpa

壓力1.2Mpa

可調轉數

轉數(r/min)

流量(m3/h)

電動機功率(kw)

轉數(r/min)

流量m3/h)

電動機功率(kw)

轉數r/min)

流量m3/h)

電動機功率(kw)

G20-2

960

0.96

1.5-6級

960

0.8

1.5-6級

125～1250

0.1～1.5

1.5

720

0.8

1.1-8級

720

0.5

1.5-8級

510

0.4

1.1-4級/齒輪箱

510

0.3

1.1-4級/齒輪箱

G25-2

960

2.4

1.5-6級

960

2

2.2-6級

125～1250

0.1～3

2.2

720

1.5

1.1-8級

720

1.27

1.5-8級

510

1.08

1.1-4級/齒輪箱

510

0.9

1.5-4級/齒輪箱

G30-2

960

3.6

3-6級

960

3

3-6級

125～1250

0.2～4

3

720

2.28

1.5-8級

720

1.9

2.2-8級

510

1.63

1.5-4級/齒輪箱

510

1.35

2.2-4級/齒輪箱

G35-2

720

4.8

3-8級

720

4.04

4-8級

125～890

0.3～5

4

510

3.36

2.2-4級/齒輪箱

510

2.8

3-4級/齒輪箱

380

1.92

1.5-4級/齒輪箱

380

1.60

2.2-4級/齒輪箱

G40-2

510

6.8

4-4級/齒輪箱

510

5.6

5.5-4級/齒輪箱

125～890

0.3～10

5.5

380

5.1

3-4級/齒輪箱

380

4

4-4級/齒輪箱

252

2.65

2.2-6級/齒輪箱

252

2.2

3-6級/齒輪箱

G50-2

510

13.8

5.5-4級/齒輪箱

510

11.5

7.5-4級/齒輪箱

80～750

1～18

7.5

380

10.2

4-4級/齒輪箱

380

7.5

5.5-4級/齒輪箱

252

5.6

3-6級/齒輪箱

252

4.4

5.5-6級/齒輪箱

G60-2

510

20.8

15-4級/齒輪箱

510

16

15-4級/齒輪箱

63～630

1～20

15

380

15.6

11-4級/齒輪箱

380

12

15-4級/齒輪箱

252

7.8

7.5-6級/齒輪箱

252

6

11-6級/齒輪箱

G70-2

510

26

15-4級/齒輪箱

510

20

18.5-4級/齒輪箱

56～560

1～22

18.5

380

17

11-4級/齒輪箱

380

13

15-4級/齒輪箱

252

9.1

11-6級/齒輪箱

252

7

11-6級/齒輪箱

G85-2

380

32

18.5-4級/齒輪箱

380

25

22-4級/齒輪箱

37～370

2～24

22

252

21

15-6級/齒輪箱

252

16

18.5-6級/齒輪箱

189

11

15-8級/齒輪箱

189

8

15-8級/齒輪箱

G105-2

380

80

30-4級/齒輪箱

380

65

37-4級/齒輪箱

29～290

3～50

37

252

44

30-6級/齒輪箱

252

34

30-6級/齒輪箱

189

29

22-8級/齒輪箱

189

22

22-8級/齒輪箱

G135-2

380

132

55-4級/齒輪箱

380

120

75-4級/齒輪箱

18～180

3～56

75

252

95

55-6級/齒輪箱

252

80

75-6級/齒輪箱

189

65

37-8級/齒輪箱

189

53

45-8級/齒輪箱

泵型

流量(m3/h)

工作壓力(Mpa)

轉數(r/min)

齒輪減速配套調速電機(kw)

G30-2

～1

1.2

30～300

YCT160/4A-2.2

G35-2

～2

1.2

30～300

YCT160/4A-2.2

G40-2

～3

1.2

30～280

YCT160/4A-3

G50-1

～4.5

0.6

28～280

YCT180/4A-4

G50-2

～4.5

1.2

28～280

YCT200/4A-5.5

G60-1

～6.5

0.6

25～250

YCT200/4A-5.5

G60-2

～6.5

1.2

25～250

YCT200/4B-7.5

G70-1

～8

0.6

25～250

YCT200/4B-7.5

G85-1

～12.5

0.6

18～180

YCT225/4A-11

G105-1

～20

0.6

14～140

YCT225/4B-15

G135-1

～35

0.6

10～100

YCT250/4B-22

G型螺桿泵結構緊湊，體積小，維修簡便。對介質的適應性強，流量平穩，壓力脈動小，自吸能力高。工作溫度可達120℃，如果需輸送120℃-350℃高溫介質，可定做。廣泛用于食品、冶金、造紙、印染、化工、化肥、制藥等工業部門。

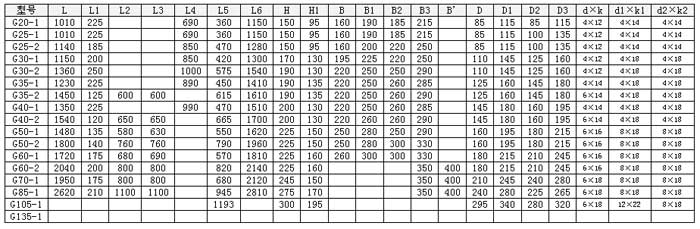

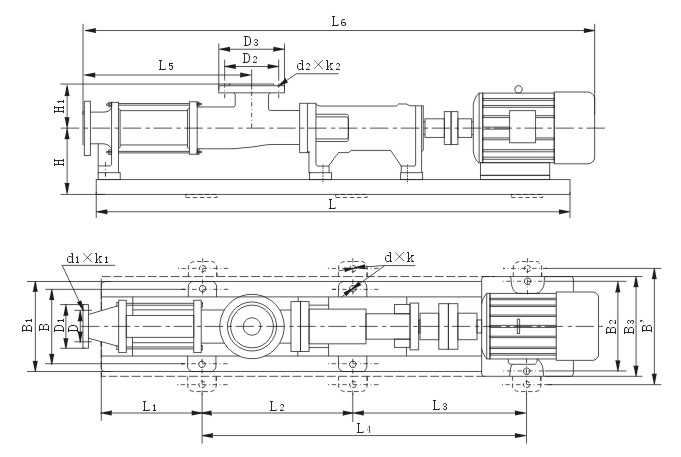

G型單螺桿泵安裝尺寸圖

G型單螺桿泵安裝尺寸圖

G型單螺桿泵安裝尺寸圖

G型單螺桿泵安裝尺寸圖
