臥式離心泵型號種類及臥式離心泵結構圖

發布人：隔膜泵廠家發布日期：2021-04-27 點擊率：本文關鍵詞：臥式離心泵,臥式離心泵型號,臥式離心泵結構圖

臥式離心泵由于其結構，主要分為單級臥式離心泵和多級臥式離心泵，但根據材料的不同，可以分為普通鑄鐵清水臥式離心泵和不銹鋼臥式離心泵、氟塑料臥式離心泵、玻璃鋼臥式離心泵等產品，請根據使用條件和用戶需求選擇合適的臥式離心泵產品。

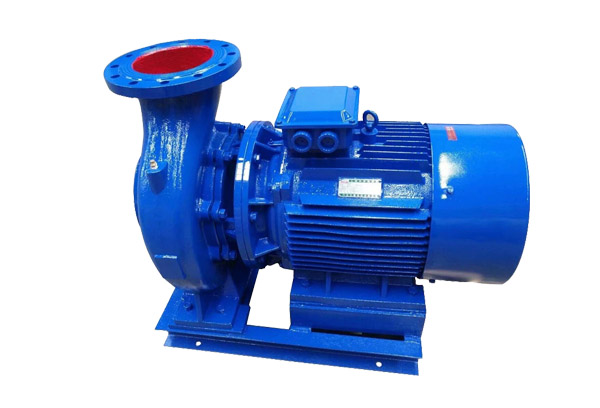

ISW臥式離心泵

小型臥式離心泵使用范圍及小型臥式離心泵結構圖

1、小型臥式離心泵使用范圍

小型臥式離心泵主要是為滿足ISW臥式離心泵的要求而設計的，該系列中有很多產品。整臺機器均采用不銹鋼焊接而成，外觀美觀大方，所有物品均可改裝和運輸。有或沒有顆粒的顆粒類型（不包括不銹鋼不能接觸的液體）。

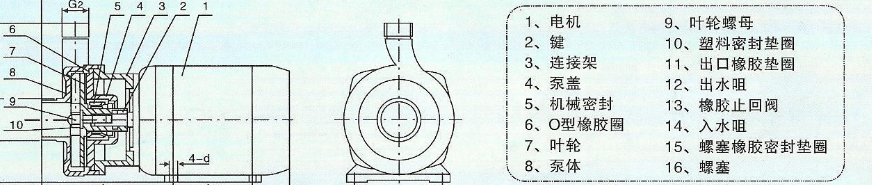

2、小型臥式離心泵結構圖

臥式離心泵結構圖

3、小型臥式離心泵型號及小型臥式離心泵參數

型號（三相/380伏/50赫）	型號（單相/220伏/50赫）	電機功率	口徑		效率(%)	揚程H(m)流量Q (m3/h)										汽蝕余量
型號（三相/380伏/50赫）	型號（單相/220伏/50赫）	電機功率	進口	出口	效率(%)	揚程H(m)流量Q (m3/h)										汽蝕余量
25SFB-8	25SFB-8D	0.25	25	20	43	H	11	10	8	6	4	3				4.5
25SFB-8	25SFB-8D	0.25	25	20	43	Q	0.8	2.5	4	5.2	6.8	7.5				4.5
40SFB-13	40SFB-13D	0.55	40	25	45	H	15	14	13	12	10	8	6	5		3.5
40SFB-13	40SFB-13D	0.55	40	25	45	Q	3.5	5	6	7.5	9.5	11	12.5	13		3.5
50SFB-18	50SFB-18D	1.5	50	40	52	H	22	21	20	18	16	14	12	10		3.5
50SFB-18	50SFB-18D	1.5	50	40	52	Q	3	5.5	9	13	16	18	20	21		3.5
50SFB-22	50SFB-22D	2.2	50	40	55	H	27	26	24	22	20	18	16	14	12	3.5
50SFB-22	50SFB-22D	2.2	50	40	55	Q	7	10.5	16	19	22	23.8	26	27	28.5	3.5
50SFB-25		3	50	40	56	H	30	28	26	25	24	22	20	18	16	3.5
50SFB-25		3	50	40	56	Q	12.5	18.5	22	23	24.5	26	27.5	29.5	31	3.5
