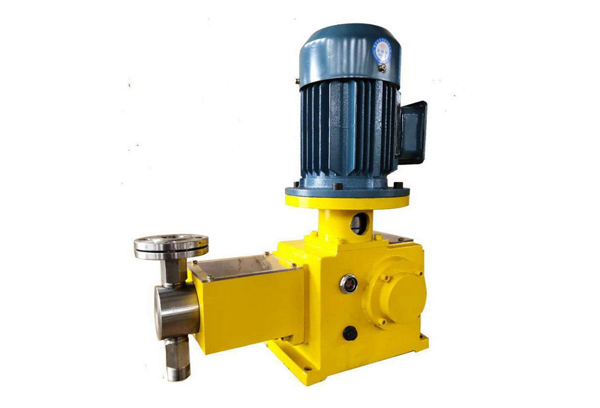

柱塞式計量泵的流量調節一般通過柱塞行程調節機構來實現。泵在運行時，柱塞行程可以從Z值到升值無限調節，使泵流量在Z值到零的范圍內調節，從而達到調節流量的目的。柱塞行程調節機構有很多種，現在只介紹常用的N型曲軸調節機構。N型曲軸調節機構由N型曲軸和偏心輪組成偏心，通過連桿驅動柱塞往復運動。偏心輪的轉動是電機通過蝸輪蝸桿使下套筒減速，通過下套筒內的滑鍵帶動N型曲軸轉動。由于偏心輪以分體的方式固定在N型曲軸的對角桿上，因此偏心輪與N型曲軸一起轉動。

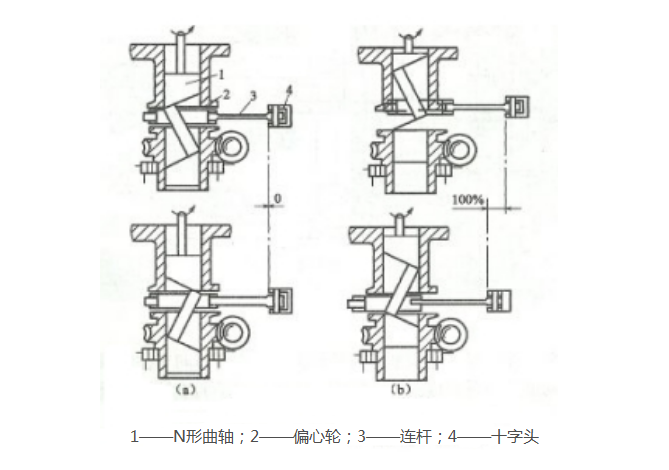

柱塞式計量泵的工作原理如圖所示。偏心輪偏心為Z大行程的1/4，N型曲軸中部偏心為零，而N型曲軸上下兩端距整個軸軸線偏心相同，也是Z大行程的1/4。當N型曲軸在底部時，N型曲軸的偏心和偏心輪的偏心相互抵消，總偏心為零，即偏心輪的ZX與曲軸的旋轉ZX重合，所以行程長度為零。如果N型曲軸和偏心輪的位置如圖所示，N型曲軸在頂部，偏心輪和N型藍軸的偏心半徑為行程大小的1/2，那么柱塞的行程為100 010行程。調節流量時，蝸輪機構通過調節螺桿上的滑鍵帶動螺桿轉動，由于調節座上的螺紋不動，螺桿在轉動的同時上下移動。

柱塞式計量泵的工作原理圖

N型曲軸通過下端的軸承上下移動，從而改變柱塞的行程。由于行程大小可以在0~范圍內變化，計量泵的流量可以從0~額定流量調節。

N型曲軸調節機構是目前比較先進的結構。由于采用N型曲軸將行程調節機械和變速機械集成在一起，結構緊湊，尺寸減小，降低了泵的成本。n型曲軸調節機構操作方便可靠，結構緊湊，目前廣泛應用于計量泵。

柱塞式計量泵的性能特點如下：

1、柱塞的直徑可以做得很小，但不宜太大，一般D=3-200mm。

2、柱塞式計量泵使用的排放壓力范圍很廣，所以應該做成高壓泵。

3、計量泵可輸送高粘度介質，不建議輸送腐蝕性泥漿和危險化學品。

4、軸封是帶泄漏的填料密封，需要定期調整填料。填料和柱塞是一對易損件。

5、流量在10%-100%范圍內，測量精度可達1%，壓力Z可達50Mpa。當出口壓力變化時，流量幾乎不變。

6、沒有安 全泄壓裝置，建議在泵的出口管道上安裝安 全閥。

7、計量泵結構簡單，維護方便，性?xún)r(jià)比高。

8、所有柱塞式計量泵都可以通過調節行程長度(安裝行程調節器即可實現自動調節)和改變電機頻率來控制流量，可實現遠程控制。

9、這種類型的計量泵可以輸送腐蝕性或非腐蝕性的液體介質，例如溫度為-30-120，粘度為0.3-800 mm2/s的固體顆粒。
