化工泵安裝布置規定介紹

發布人:隔膜泵廠家 發布日期:2021-10-22 點擊率: 本文關鍵詞:化工泵

化工泵是各種化工行業常用泵的總稱?;け玫姆N類不同,安裝布置方式也有很大差異。客戶在應用化工泵時,都是現場應用標準限制,化工泵的布置方式也各不相同。下面介紹機房、室外、半室外的布置規則:

1、機房布置:機房內泵的布置適用于嚴寒或有沙塵的地區,以及有工藝防范措施的場所。

2、室外布置:泵通常密集布置在管廊下方或側面,也可布置在待吸設施周圍。主要優點是通風良好,使用和堆疊方便。如果泵布置在管廊下方,則泵進出口軸線對齊,距管廊軸線0.6m。

3、半戶外布置:半戶外布置的泵適用于多雨地區。通常,泵布置在管廊下方,并在管道的上端設置雨篷?;驅⒈梅胖迷诮Y構的下一層,并將結構場地用作屋頂。根據泵布置規定,泵采用單排、雙排或多排布置。

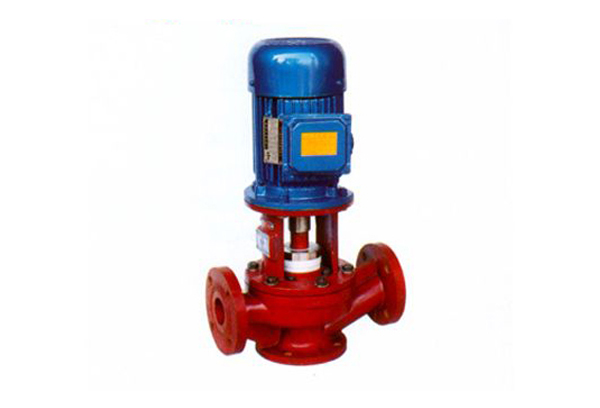

玻璃鋼化工泵

注意化工泵的布置要求

1、室內布置的泵,當輸送液體溫度高于燃點或輸送液體為液態烴時,應與其他泵分開放置,并用防火墻隔開。泵布置在室內時,通常不考慮清障車維修車的駕駛規定。泵端或泵側與墻壁凈距不應小于1.2~1.5m,兩排泵間凈距不應小于2m。

2、對于室外或半室外布置的泵,泵和原動機的中心線通常垂直于管廊的中心線。

3、化工泵組應排列整齊,推薦與泵的進出口軸線對齊。當柱泵布置在管廊下方或結構下方時,泵殼上方的空間應便于安裝和維修。

4、電氣行業與工藝或布局行業應立即協調。有條件時,泵的電機部分應盡量避開防暴居民區,以節省資金注入。泵應盡可能靠近液體供應設施,以避免出現小的NPSHa。

5、設施布置圖上的標注規格以水泵透平中心線和進出水接頭軸線為基準。設施標高統一用泵基下層(即泵基壁頂部)標高表示。注:各工程公司系統和行業計算NPSHa時,應以泵的基本壁式千斤頂計算NPSHa,不計泵進口軸線標高。泵廠的NPSHr應以泵的進口軸線為基準來計算,兩者之間的距離要高于泵管的距離。各種離心水泵管路布置時,化工泵的兩側應留空以便檢修。

6、化工泵安裝間距:兩泵凈距不宜小于700mm,泵后部檢修口總寬度不得小于1000mm。對于多級離心泵,泵后部檢修口的總寬度不得小于1800mm。一般泵后檢修口總寬度應不小于1250mm,便于小型堆垛機使用。
