【KCB齒輪油泵】齒輪油泵的工作原理和結構

發布人:隔膜泵廠家 發布日期:2021-03-31 點擊率: 本文關鍵詞:KCB齒輪油泵

KCB齒輪油泵是一種液壓泵,廣泛用于液壓系統,通常制造為計量泵。根據結構,齒輪油泵分為外齒輪油泵,內齒輪油泵和外齒輪油泵。使用較為廣泛。以外接齒輪油泵為例分析齒輪油泵。

液壓齒輪油泵主要包括:高壓計量齒輪油泵,高壓雙齒輪油泵,潤滑泵,化學泵,雙向齒輪馬達,帶壓力控制閥的齒輪油泵,帶升降閥的齒輪油泵。

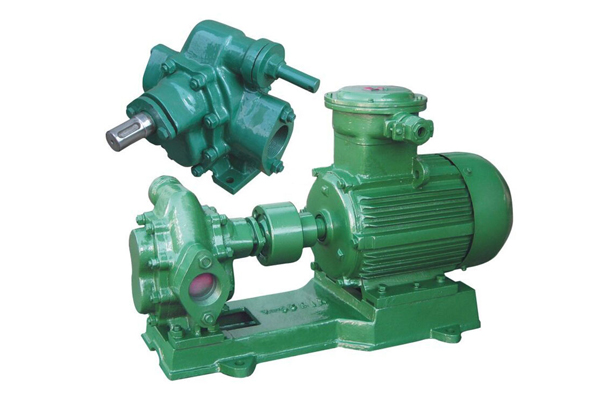

KCB齒輪油泵

齒輪油泵的工作原理和結構

它是分離三片式結構,三片是指泵蓋和泵體。泵體配有齒數相同的齒輪。它靠近泵體并相互嚙合。在齒輪,端蓋和泵體中均形成有密封腔,并且該密封腔被齒的上部和齒輪的嚙合線分為兩部分。吸油腔和液壓腔。這兩個齒輪分別鍵接到分別由滾針軸承支撐的驅動軸和從動軸上,并且該驅動軸由電動機驅動而旋轉。當泵的驅動齒輪沿圖中箭頭方向旋轉時,齒輪油泵(吸入室)右側的齒輪脫離,齒輪齒從齒間露出。由于油箱中機油的外部大氣壓的作用,液體通過吸油管路和吸油腔進入齒中。

隨著齒輪的旋轉,在齒之間吸入的油被帶到另一側并進入液壓腔。此時,齒輪的齒嚙合,密封量逐漸減少,齒輪之間的一部分油被擠出,形成了齒輪油泵的擠壓過程。當齒輪嚙合時,沿齒方向的接觸線將吸油腔與壓力油腔分隔開,并充當油分配器。如果繼續用電動機驅動齒輪油泵的驅動齒輪,齒輪的齒將從嚙合側脫落。隨著密封件數量的增加,機油將繼續從油箱中吸出。齒輪的齒進入嚙合側。并且密封量不斷減少。排干油。這就是齒輪油泵的工作原理。

推薦您查看KCB齒輪油泵使用機械密封、選擇更多的KCB齒輪油泵

本文鏈接:http://m.91bbdd.com/content-27-96.htm
